1 适用范围
MB1L系列漏电断路器适用于交流50Hz（60Hz），额定电压400V及单相230V，额定电流自6A至63A的线路中，具有漏电、过载、短路等保护功能，可以提供A型漏电保护特性（针对脉动直流漏电分量的保护），还可以根据用户要求，增加过压保护功能，保障人身安全和防止设备因发生漏电流造成的事故，并可以用来保护线路的过载和短路，在正常情况下作为线路的不频繁转换之用，额定剩余动作电流30mA的漏电断路器可对人身触电提供保护或间接保护。
2 结构特征
MB1L系列漏电断路器由MB1小型断路器和漏电脱扣器拼装而成。漏电断路器系电流动作型电子式漏电断路器，主要由零序电流互感器、电子组件板、漏电脱扣器及带有过载和短路保护的断路器而成。

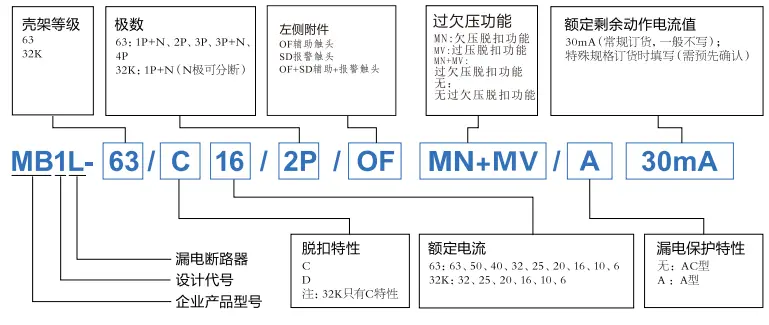

3 型号说明
４ 技术参数
| 壳架等级（A） | MB1L-32K | MB1L-63 |
 |  | |
| 额定冲击耐受电压（kV） | 4 | 4 |
| 额定工作电压（V） | 230 | 230/400 |
| 极数 | 1P+N | 1P+N |
| 2 | ||
| 3 | ||
| 3 P+N | ||
| 4 | ||
| 短路能力（A） | 4500 | 6000/4500 |
| 脱扣特性 | C | C D |
| 漏电保护特性 | A/AC | A/AC |
| 额定电流（A） | 6 | 6 |
| 10 | 10 | |
| 16 | 16 | |
| 20 | 20 | |
| 25 | 25 | |
| 32 | 32 | |
| 40 | ||
| 50（短路分断能力为4.5kA） | ||
| 63（短路分断能力为4.5kA） | ||
| 机械寿命（次） | 20,000 | 20,000 |
| 电气寿命（次） | 6000 | 6000 |
| 接线能力（mm^2） | 10 | 32A及以下：10 |
| 40A~63A：25 | ||
| 符合标准 | IEC61009-1 | IEC61009-1 |
| GB16917.1 | GB16917.1 |
