1 产品概述
TBBQ2系列采用具有四十多年生产制造经验长征开关制造有限公司生产的断路器为执行器;配备一体化智能控制器,当检测到欠压、缺相等故障,能够自动切换到备用电源;具有短路和过载保护功能,满足电气回路对选择性保护的要求,其分断能力远大于采用接触器等其他元器件组成的双电源转换开关,具有高的安全性和可靠性。适用于交流50Hz,额定电压至400V及以下,额定电流至630A及以下线路中。
2 执行标准
● GB/T14048.1-2006《低压开关设备和控制设备-总则》
● GB/T14048.11-2008《低压开关设备和控制设备-多功能电器:自动转换开关电器》
3 产品特点
● 产品结构:体积小、结构简单、外形美观、操作方便、使用寿命长。
● 执行器:长征开关制造有限公司MB1系列微型断路器,MB50系列塑壳断路器。
● 机电联锁:采用机械、电气双重连锁,防止两路电源同时接通,动作准确、安全。
● 动力源:切换过程采用电机驱动,可靠平稳,无噪音,冲击力小。驱动电机只在开关切换瞬间通电,动作过后立即断电,节能效果显著。机械电气双重连锁,确保双电源可靠工作互不干涉。
● 控制器:两种控制器(I、II)为用户提供了灵活的选择,控制器均通过抗电磁干扰试验,抗干扰能力强。
● 安装方便:控制回路通过接插式端子链接,安装方便快捷。
● 操作方式:自动转换、手动操作。
4 使用环境
● 海报高度:不超过2000米
● 周围环境温度:-5°C~40°C
● 相对湿度不大于95%
● 无爆炸危险介质
● 无雨雪侵袭

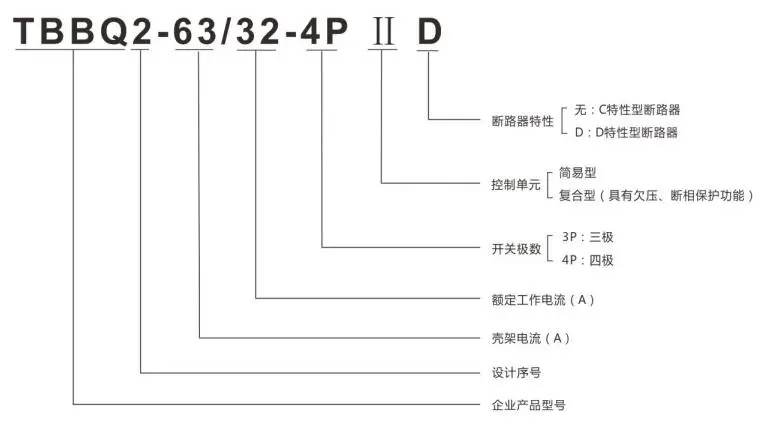

5 型号说明
6 产品参数
产品型号 | TBBQ2-63 | TBBQ2-125 | TBBQ2-250 | TBBQ2-630 |
执行器 | 长九微型断路器 | 长九塑壳断路器 | ||
壳架等级(A) 125 250 630 | 63 | 125 | 250 | 630 |
额定电流(A) | Ie 10/16/20/25/32/40/50/63 | 16/20/25/32/40/50/63/80 | 100/125/160/180/200/225/250 | 250/315/350/400/500/630 |
额定电压(V)Ue | AC400V | |||
额定频率(Hz)f | 50 | |||
接线方式 | 板前 | |||
操作电流(A)220VAC 0.2 0.5 0.8 1.0 | 0.2 | 0.5 | 0.8 | 1.0 |
额定短路分断能力 6.0 26 32.5 | 6 | 26 | 32.5 | |
转换动作时间(s) | 2~4 | 1.5~2 | 2~3 | |
寿命(次) 机械寿命 | 10000次 | 8000次 | ||
电气寿命 | 6000次 | 4000次 | ||
操作循环次数(次/小时) | 60 | |||
电器级别 | CB级 | |||
电压偏差 | Ue±10% | |||
符合标准 | GB/T14048.11 | |||
注:1、可根据负载特性要求选用C型、D型等,本产品默认为C型,弱应用于高感性负荷或有较大冲击电流产生的配电系统则应选用D型。 | ||||
2、还可以选用同外型尺寸的其他高分段的MCCB。 |
